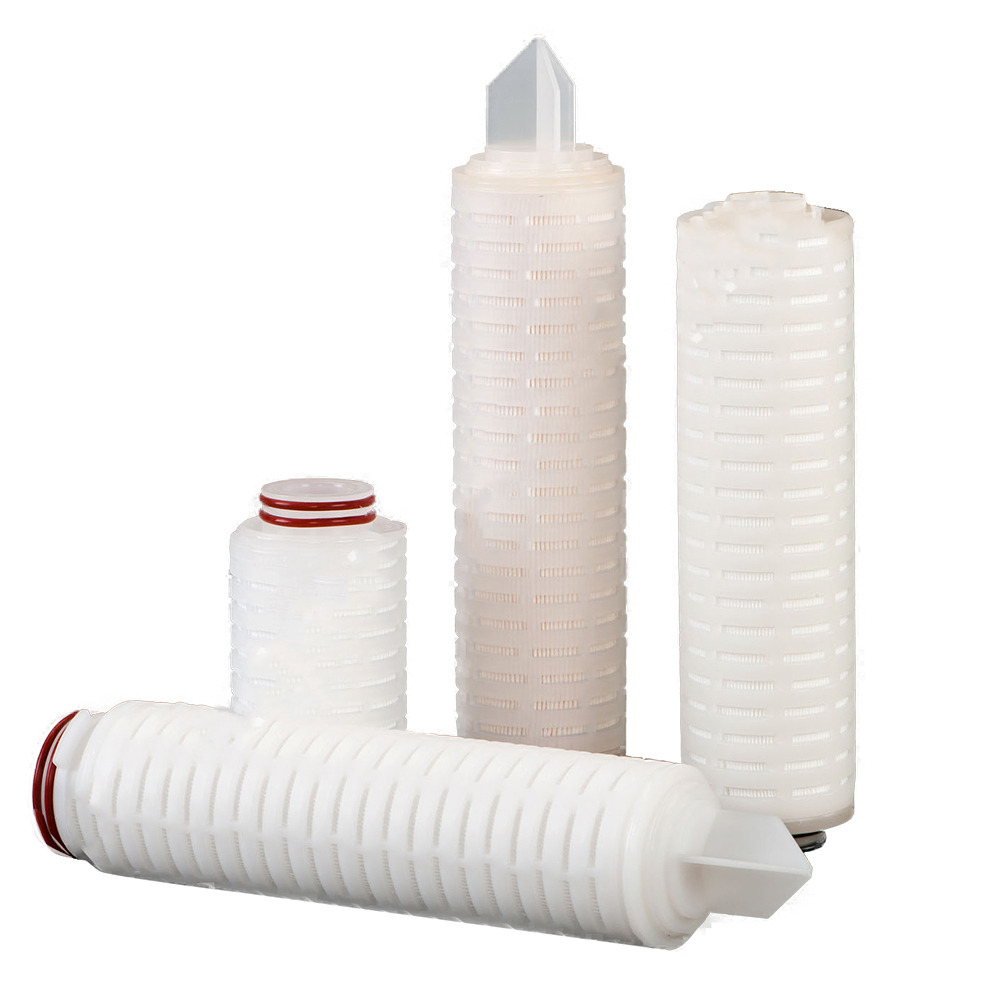

聚醚砜(PES)折疊濾芯

邁博瑞(Membrane Solutions)聚醚砜(PES)折疊濾芯是由PES濾膜+上下游支撐導流層+內外骨架+兩端端蓋+接口+密封材料等組合而成的工業過濾高精濾芯,在生產過程中嚴格控制生產環境,以確保濾芯的質量與高潔凈度。PES折疊濾芯具有超低的蛋白吸附、溶出/析出水平、孔徑分布均勻、出色的細菌截留能力、出色的初始通量等特點。為滿足不同的應用場景及使用需求,MS在原有高性能PES膜的基礎上結合了不同應用場景需求,對其配置進行了精細化的設計,形成不同的子系列(SteriPure、SteriPure-B 、SteriPure-B、 SteriPure-P、Clean-Nova、Clean-Gard、?83/?130 PF系列),廣泛適用于除微粒過濾(電子高純水,電子化學品)、除微粒除菌過濾(在生物制藥行業中用于藥液,工藝用水)。

產品系列

產品描述

PES折疊濾芯是采用非對稱性聚醚砜濾膜(PES)材料及導流支撐層組成的高性能過濾器濾芯,經濾膜打褶(折疊式結構可以大幅度增加濾芯的過濾面積,提高過濾效率和使用壽命)、濾材邊封等工藝流程加工制作而成,因此又名PES折疊式濾芯。由于濾芯是絕對過濾精度,適用于終端精密過濾,可以去除細菌,是確保精密過濾達到理想過濾精度的核心部件。濾芯具有無粘合劑、無介質脫落、過濾精度高、過濾效率高、抗腐蝕性強等特點,一般用于除塵過濾或除菌過濾,廣泛適應于多種介質過濾和純水處理(微電子、醫藥、化工等行業),是作為前端預處理和終端過濾單元必不可少的操作單元。



邁博瑞(Membrane Solutions)聚醚砜(PES)折疊濾芯是由PES濾膜+上下游支撐導流層+內外骨架+兩端端蓋+接口+密封材料等組合而成的工業過濾高精濾芯,在生產過程中嚴格控制生產環境,以確保濾芯的質量與高潔凈度。PES折疊濾芯具有超低的蛋白吸附、溶出/析出水平、孔徑分布均勻、出色的細菌截留能力、出色的初始通量等特點。為滿足不同的應用場景及使用需求,MS在原有高性能PES膜的基礎上結合了不同應用場景需求,對其配置進行了精細化的設 計,形成不同的子系列(SteriPure、SteriPure-B 、SteriPure-B、 SteriPure-P、Clean-Nova、Clean-Gard、Ø83/Ø130 PF系列),廣泛適用于除微粒過濾(電子高純水,電子化學品)、除微粒除菌過濾(在生物制藥行業中用于藥液,工藝用水)。

中文名稱

PES折疊濾芯

產品別名

聚醚砜折疊濾芯、PES折疊式濾芯、PES微孔折疊濾芯

英文名稱

PES Cartridge Filter

產品種類

親水性PES折疊濾芯、疏水性PES折疊濾芯

產品系列

SteriPure、SteriPure-B 、SteriPure-B、 SteriPure-P、Clean-Nova、Clean-Gard、Ø83/Ø130 PF系列

產品品牌

邁博瑞(Membrane Solutions)

產品材質

PES濾膜

產品應用

前端預處理和終端過濾

應用領域

電子工業、制藥行業、食品飲料行業



產品結構

PES折疊濾芯由多種材質與組件加工制作而成,具體由:

  • PES濾膜
  • 上下游支撐導流層
  • 內外骨架
  • 兩端端蓋
  • 接口
  • 密封材料
  • ...



產品分類

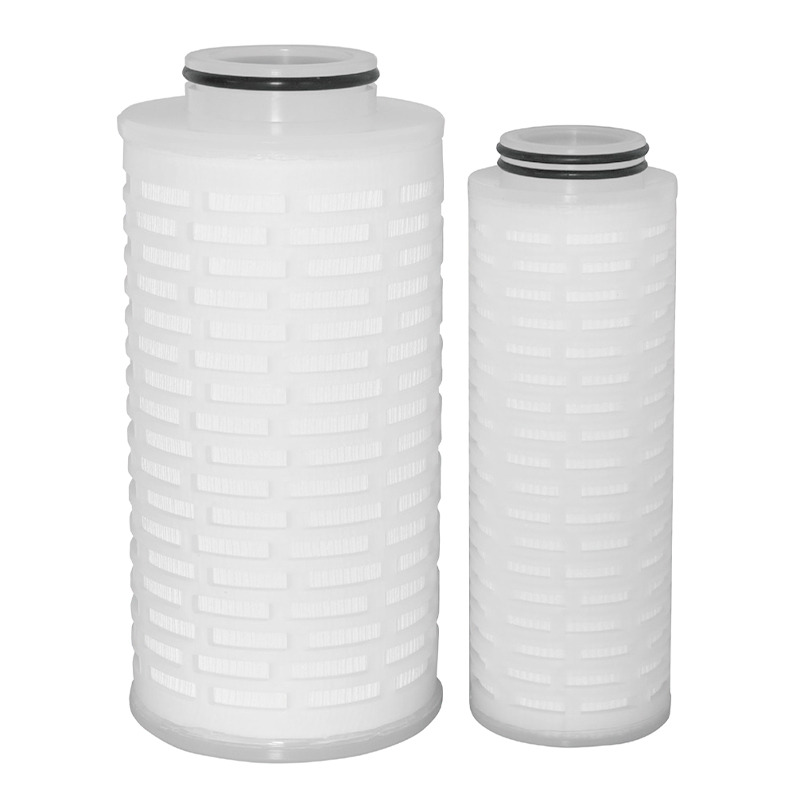

Φ83/Φ130 PF系列

  • 使用天然親水的高非對稱聚醚砜濾膜制成,具有超高流速和長壽命
  • 特別適用于高流量要求的水及水基化學品的過濾
  • 其中Φ130系列折疊濾芯專為高世代液晶顯示器工藝高流量所設計,可以處理超過300l/min的流速

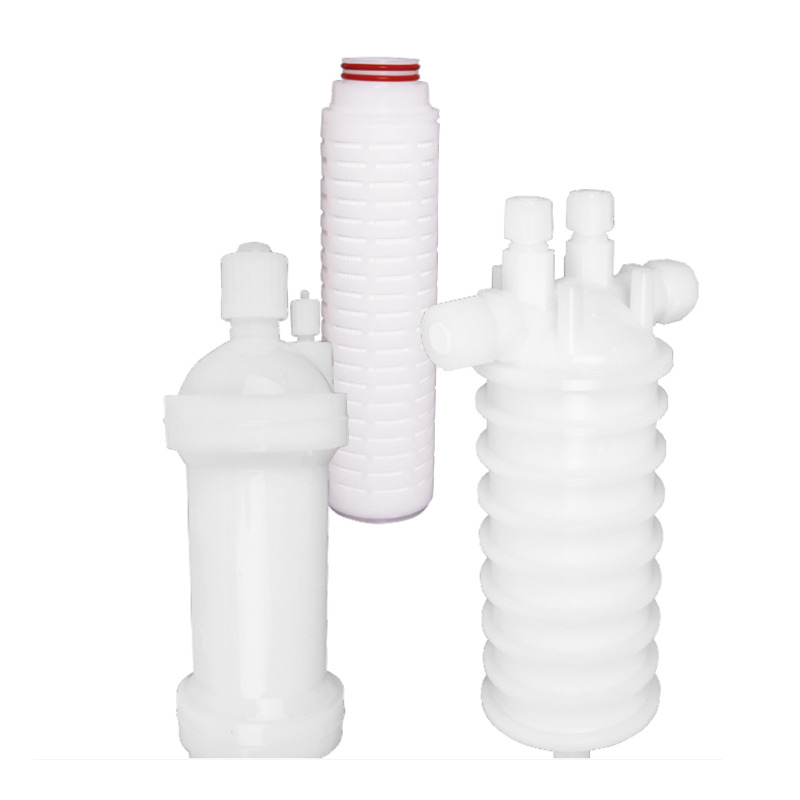

Clean-Gard系列

  • 應用于濕刻蝕和清洗工藝的經濟高效過濾產品
  • 可使用于稀酸、稀堿和其他工藝化學品過濾
  • PES膜具有高流量、高納污能力、高過濾壽命等顯著特點
  • 此外,膜的結構使其能減少液體流動過程中氣泡的形成

Clean-Nova系列

  • 具有高流速,長使用壽命等特點
  • 專為電子工業中稀酸,稀堿和超純水過濾設計的產品
  • 在室溫環境下使用時,PES過濾器可以兼容各種濕法蝕刻和清洗溶液

SteriPure-B系列

  • 使用進口非對稱聚醚砜濾膜制成
  • 具有超低的蛋白吸附及溶出/析出水平、其良好的耐熱性使濾芯能夠耐受多次濕熱滅菌
  • 批次的細菌挑戰保障了濾芯穩定的除菌能力
  • 由于SteriPure-B合理的結構配置,使非對稱聚醚砜膜高速優勢及高納污量?jī)?yōu)勢得以充分發揮
  • SteriPure-B保證極低成本的同時擁有遠超同類產品的性能表現

SteriPure-D系列

  • 使用雙層進口非對稱聚醚砜膜制成
  • 雙層除菌級濾膜提供了更高等級的除菌保障
  • 適用于苛刻的除菌終端過濾

SteriPure-P系列

  • 使用雙層進口非對稱聚醚砜膜制成
  • 雙層濾膜通過特別設計,使濾芯具有可靠的除菌 能力的同時能夠提供更長的通量。
  • 預過濾膜與終過濾膜的完美配合,使SteriPure-P在大多數應用中具有超過一般聚醚砜折疊濾芯的抗污染能力及使用壽命

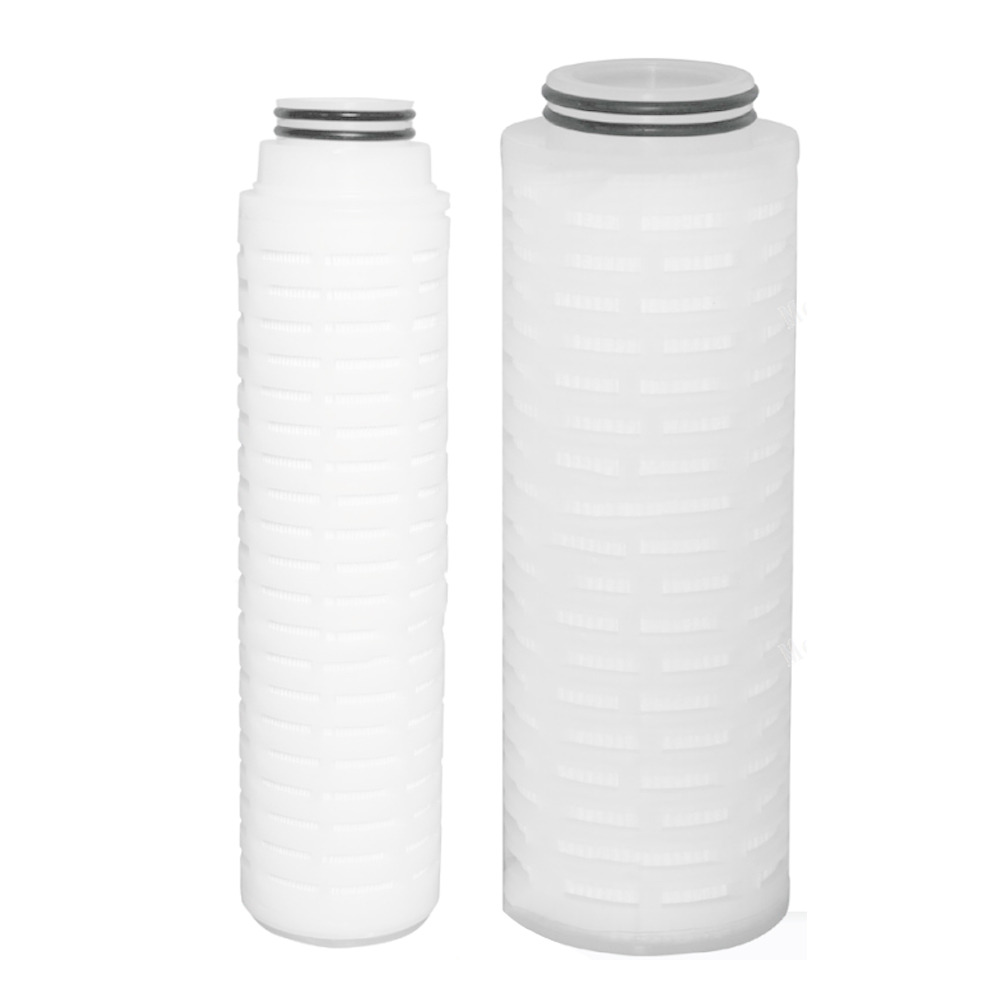

SteriPure系列

  • 使用天然親水的高非對稱聚醚砜濾膜制成,適用于多種流體中微生物及顆粒去除
  • 它具有出色的高使用壽命和高初始通量,可以在關鍵應用中有效保護最終過濾濾芯,提高過濾系統的費效比
  • 它也具有良好的耐熱性,可以長時間耐受熱水消毒和蒸汽滅菌
  • 濾芯對工業中典型細菌的去除率通過批次驗證
  • 可以在有效降低負荷的同時提供更長的通量



工作原理

PES膜折疊濾芯的主要工作原理是利用微濾膜的過濾孔徑對液體中的細菌進行攔截的方式進行過濾,液體由濾器進口壓入后經濾芯自外向里透過濾層而被過濾成清澄,而后經出口排擠。雜質被截留在濾芯的深層及表面,從而液體被到達過濾的目的。



產品特點

  • 親水性不對稱PES微孔濾膜
  • 低蛋白吸附
  • 廣泛的化學相容性
  • 無任何粘合劑的熱熔焊接
  • 每個濾芯經過完整性檢測儀器檢測,并用高純水沖洗

以下為邁博瑞(Membrane Solutions)PES折疊濾芯部分系列的特點及對比:

名稱預過

預過濾

終過濾

特點

應用特點

性價比

除菌效率

壽命

初始流速

SteriPure

PET無紡布

PES膜

  • 非除菌級(LRV 6左右)
  • 性價比最高

降低負荷及非除菌環節

☆☆☆☆

☆☆

☆☆

☆☆☆☆

SteriPure-B

PES膜

  • 除菌級(>LRV7)
  • 壽命與SteriPure相同

除菌級濾芯適用于需要蒸汽滅菌、對除菌效率要求嚴格的環節

☆☆☆

☆☆☆☆

☆☆

☆☆☆☆

SteriPure-P

自產PES膜

PES膜

  • 除菌級(> LRV 7)
  • 壽命遠高于以上兩款

對除菌及使用壽命都有要求,實際上性價比高于SteriPure-B

☆☆

☆☆☆☆

☆☆☆

☆☆

SteriPure-G

GF膜

PES膜

  • 分為除菌級和非除菌級
  • 初始流速低于以上三款
  • 在一些應用中,使用壽命遠高于SteriPure-P

在符合較高的使用環境中,初始流速較低,但是通量衰減很慢,不適合高溫蒸汽滅菌

☆☆☆

☆☆☆☆

☆☆☆☆



典型應用

電子行業∶超純水制備終端過濾、半導體/面板濕制程化學品過濾
制藥行業∶注射用水、大輸液(LVP)、小針劑(SVP)、生物制品、眼藥水、抗生素等除菌過濾
食品行業∶瓶裝水、飲料、果汁、酒類等除菌過濾



產品保證

100%經過完整性檢測儀器檢測,并用高純水沖洗



工作特性

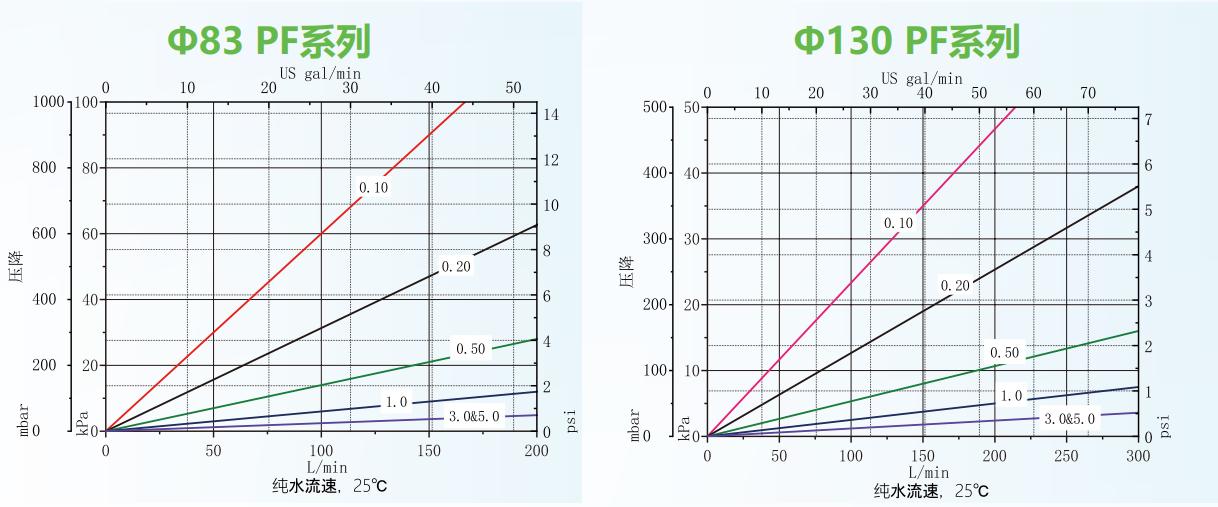

1、Φ83/Φ130 PF系列-面板濕制程用高納污量的聚醚砜膜(PES)折疊濾芯



材料   規格 Φ83  Φ130   面板濕制程用pes折疊濾芯
過濾層 聚醚砜
支撐層/導流層  聚丙烯
外殼及端蓋  聚丙烯
中心桿  聚丙烯/316L不銹鋼
接頭  聚丙烯/聚丙烯+不銹鋼
精 度μm)

0.05,0.1, 0.22,0.45, 0.65,1.0,

3.0, 5.0,10.0

尺寸規格 外徑 83 130
長度(英寸) 10
過濾面積(㎡) ≥ 1.2 ≥ 2.4
操作條件 最大正向壓差 4.2 bar @ 25
最大反向壓差 2.4 bar @ 25

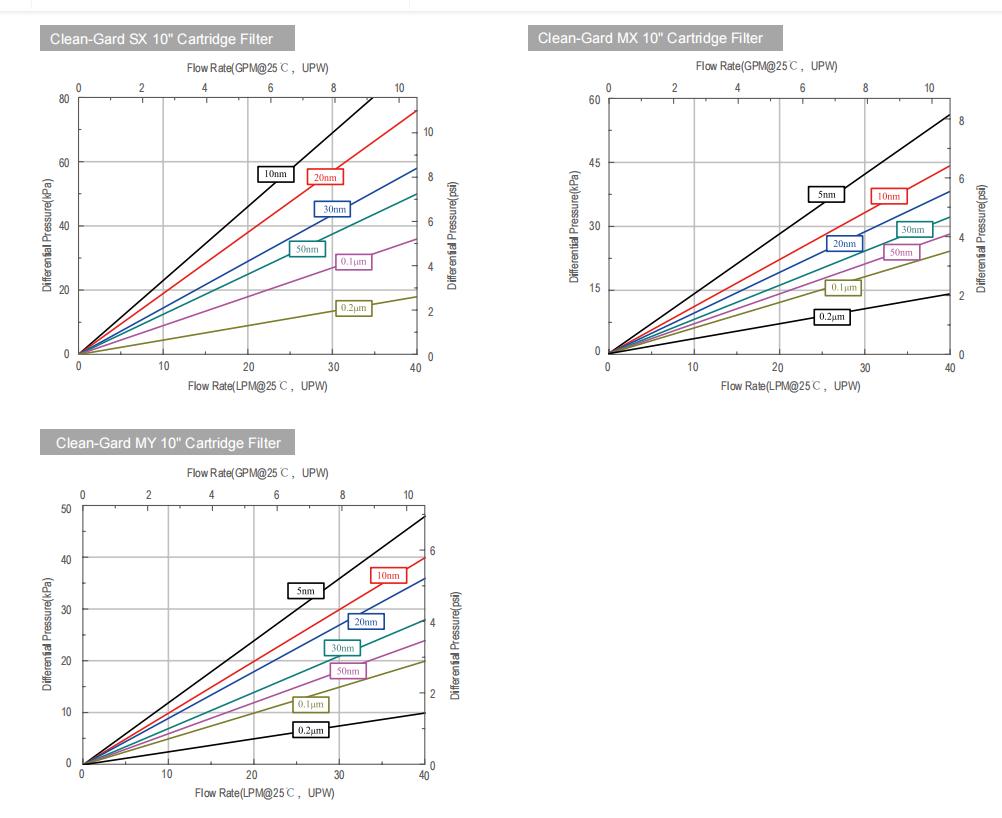

2、Clean-Gard系列-半導體Clean制程 用PP外殼的(PES)折疊過濾濾芯

材 料 濾膜 聚醚砜 半導體Clean制程用pes折疊濾芯
支撐層,外殼 聚丙烯
密封圈 EPDM/TEV
精度 10nm, 20nm, 30nm, 50nm, 0.1μm
膜面積 SX (φ68mm) 0.8 m²/10"
MX (φ81mm) 1.2m²/10"
MY (φ81mm) 1.8 m²/10"
最大使用條件 最大正向壓差 0.5 MPa (72 psi) @ 25℃(77 °F)
0.25 MPa (36 psi) @ 70(158 °F)
最大反向壓差 0.3 MPa (43 psi) @ 25(77 °F)
最高使用溫度 70℃ (158 °F)
包裝方式 干包裝;超純水預潤濕包裝

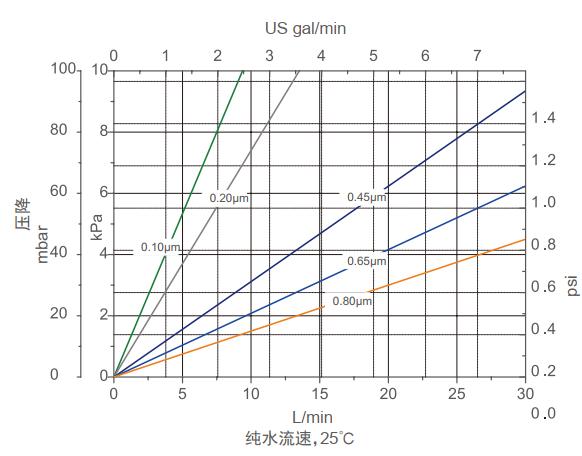

3、SteriPure-B系列-高流速、高效率 的除菌級聚醚砜膜(PES)折疊濾芯

材料 過濾層 聚醚砜 除菌級聚醚砜膜(PES)折疊濾芯
支撐層 / 導流層  聚丙烯
外殼及端蓋  聚丙烯
中心桿   聚丙烯 /316L 不銹鋼
接頭   聚丙烯 / 聚丙烯 + 不銹鋼
密封墊 密封圈   硅橡膠 / 三元乙丙橡膠 / 丁腈橡膠 / 氟橡膠
采用熱熔焊方式密封,不含粘合劑
尺寸規格 外徑 69 mm
內徑 33 mm
長度 英寸-40 英寸
過濾面積 ≥0.32 m2(5 英寸), ≥0.65 m2(每10 英寸)
操作條件 最大正向壓差 5.2 bar @ 25℃,1.9 bar @ 82
最大反向壓差 2.1 bar @ 25
生物安全性 內毒素 <0.25 EU/mL
提取物(WFI)  <40 mg 每 10 英寸
滅菌條件 在線蒸汽滅菌  121℃ 30 分鐘 壓差<0.5 bar
高壓蒸汽滅菌  121℃ 30 分鐘



訂購信息

邁博瑞(MembraneSolutions)專業PES折疊濾芯生產廠家,產品采用嚴格生產流程標準及體系化的質量檢測要求后合格出庫,系列多質量好應用廣泛。公司支持全國物流(如上海、佛山、福建、山西、浙江、廣東、江蘇、安徽、北京等)為方便您進行購買選擇,我們整理 了聚醚砜折疊濾芯部分規格及貨號以供參考。我司也提供OEM定制。如您有特殊需求可電話咨詢:400-821-1812或通過郵箱聯系我們(info@membrane-solutions.com)。

類別

貨號

規格

親水PES折疊濾芯

CRPESB0050102E

Medium: PES, Pore Size: 0.10μm, Length: 5inch, OD: 69mm, Adapter Type: 222/Flat, Sealing: EPDM

CRPESB0050102S

Medium: PES, Pore Size: 0.10μm, Length: 5inch, OD: 69mm, Adapter Type: 222/Flat, Sealing: Silicone

CRPESB0050200S

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: DOE, Sealing: Silicone

CRPESB0050200S-P

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: DOE, Sealing: Silicone

CRPESB0050202E

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 222/Flat, Sealing: EPDM

CRPESB0050202S-FJ01

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 222/Flat, Sealing: Silicone

CRPESB0050205S

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Fin with SS insert, Sealing: Silicone

CRPESB0050205S-HR001

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Fin with SS insert, Sealing: Silicone

CRPESB0050206S

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Fin, Sealing: Silicone

CRPESB0050207S

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Flat, Sealing: Silicone

CRPESB0050207S-P

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Flat, Sealing: Silicone

CRPESB0050208S

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Flat with SS insert, Sealing: Silicone

CRPESB0050208S-P

Medium: PES, Pore Size: 0.20μm, Length: 5inch, OD: 69mm, Adapter Type: 226/Flat with SS insert, Sealing: Silicone

疏水PES折疊濾芯

CRPESB0400455S-B

Medium: PES, Pore Size: 0.45μm, Length: 40inch, OD: 69mm, Adapter Type: 226/Fin with SS insert, Sealing: Silicone



資料下載

相關問題

Q1:SteriPure-B系列聚醚砜折疊濾芯的滅菌耐受性與化學兼容性?

a:1、SteriPure-B系列聚醚砜折 疊濾芯的滅菌耐受性:

溫度

時間

124℃高溫高壓

900min

134℃高溫高壓

600min

124℃在線蒸汽

900min@0.5bar

134℃在線蒸汽

600min@0.5bar

  2、化學兼容性:

常用的酸堿及氧化滅菌劑

時間

3% NaOH溶液

100h 85℃

0.5% 硝酸溶液

100h 常溫

0.5% 磷酸溶液

100h 常溫

350ppm 過氧化氫

100h 常溫

1200ppm 過氧乙酸

100h 常溫

1110ppm 亞硫酸氫鉀

500h 常溫

Q2:主要影響濾膜的抗堵塞能力的特性是什么?
a:1、非對稱:非對稱膜能夠利用膜內部不同位置截留特定尺寸的污染物。并且大孔層壓降低于小孔層,因此膜整體流速較高。
      2、高孔互聯度:濾膜的高空隙率、高開孔率及各向同性可以提供濾膜高空互聯的特性。高空互聯能夠使濾膜在某處被堵塞后在堵塞處的四周形成相對低壓降的流道,流體可以繞過堵塞處向下流去。
