簾式MBR組件


邁博瑞(MembraneSolutions)簾式MBR組件采用新一代帶襯增強性PVDF材質的MBR中空纖維膜,該膜采用PET編織管作為支撐體再經覆合法工藝制備而成,具有強度高(拉伸強度>150N),過濾皮層抗剝離(剝離強度>0.6MPa),通量高(純水通量>2000L/(m2?h?bar)@25℃,設計通量大(可達30L/m2?h)和耐化學性等優異性能特點,中空纖維膜過濾精度為0.06μm。簾式MBR組件可有效去除細菌、病毒、膠體、SS等,滿足工業水處理更高的產水標準,廣泛應用于工業中水回用處理及其他復雜的工業廢水處理。支持OEM,客戶需求設計組裝MBR組件或MBR系統。

產品系列

產品描述

MBR簾式組件基于增強型PVDF中空纖維膜、均勻PVDF中空纖維膜為核心過濾材料的MBR膜組件,其外觀與“門簾”相似,又被稱為MBR簾式膜組件。MBR膜一般應用于膜生物反應器工藝中,利用膜分離技術與生物處理法技術取代活性污泥法中的二沉池進行固液分離。MBR簾式組件主要由MBR膜片、膜連接件(軟管,接頭)、膜插槽、膜支架(SUS304材質)、集水管(ABS材質)、內曝氣總管和外曝氣管等部分組成,抗氧化與抗污染性能非常優異,通常用于處理污水、飲用水以及海水淡化等領域。,在市政和工業污水處理工程中具有優異的應用效果和廣闊的應用市場。



邁博瑞(MembraneSolutions)簾式MBR組件采用新一代帶襯增強性PVDF材質的MBR中空纖維膜,該膜采用PET編織管作為支撐體再經覆合法工藝制備而成,具有強度高(拉伸強度>150N),過濾皮層抗剝離(剝離強度>0.6MPa),通量高(純水通量>2000L/(m2•h•bar)@25℃,設計通量大(可達30L/m2•h)和耐化學性等優異性能特點,中空纖維膜過濾精度為0.06μm。簾式MBR組件可有效去除細菌、病毒、膠體、SS等,滿足工業水處理更高的產水標準,廣泛應用于工業中水回用處理及其他復雜的工業廢水處理。支持OEM,客戶需求設計組裝MBR組件或MBR系統。

中文名稱

簾式MBR組件

產品別名

MBR簾式膜組件

產品種類

PVDF中空纖維MBR組件

產品品牌

邁博瑞(Membrane Solutions)

產品材質

增強型PVDF、均勻PVDF

產品應用

污水處理、飲用水處理、及海水淡化

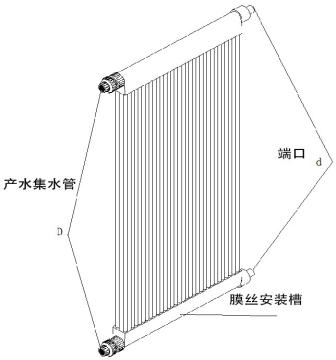

產品結構

MBR簾式組件除了主要的MBR膜片、膜連接件(軟管,接頭)、膜插槽、膜支架(SUS304材質)、集水管(ABS材質)、內曝氣總管、外曝氣管等部分外,還有化學清洗設備、抽吸泵、反洗泵、鼓風機等.

MBR膜片 MBR膜組件
MBR簾式組件 簾式MBR組件

MBR膜組件



產品分類

  • 中空纖維簾式膜:使用增強型中空纖維PVDF膜絲制成,具有很高的拉伸強度和化學性能,過濾孔徑0.1μm,對固體顆粒、膠體懸浮物、細菌和病毒等雜質具有非常優異的截留效果。
  • 替代三菱SADF2590A:MSFSF8030TM膜組件,過濾孔徑0.1μm,對固體顆粒、膠體懸浮物、細菌和病毒等雜質具有非常優異的截留效果,完美替代三菱SADF2590A



工作原理

MBR組件主要是利用膜分離技術與生物處理法技術取代活性污泥法中的二沉池進行固液分離,過濾精度在0.005-0.01μm范圍內,膜組件在工作時利用不對稱微孔結構和半透膜介質,依靠膜兩側的壓力差作為推動力,以錯流方式進行過濾,使水流入膜組件中,將雜質過濾在膜組件的外部,中空纖維膜能夠有效去除水中的微粒、高分子有機物質、膠體及細菌墊層等雜質,能夠達到分離、分級、純化、濃縮目的。



產品特點

簾式MBR組件特點

PVDF中空纖維膜片特點

MBR工藝特點

  • 膜強度高,不易斷絲。
  • 化學性能穩定、清洗后的膜通量恢復好。
  • 膜插槽具有導流板作用、氣水旋回流好、處理效果好而穩定。
  • 膜堆各部分組裝靈活,安裝、檢修和清洗方便。
  • 模塊化設計、結構緊湊、占地小、易于組合使用。
  • 高通量、產水品質高:膜片采用公司自有的專利技術制成的改性親水PVDF材質、PET管增強型中空纖維膜,過濾精度0.06μm,高孔隙率可保證MBR膜片的高產水通量,出水品質濁度指標可小于0.3NTU;
  • 膜絲剝離強度高:支持瞬間高壓反沖洗操作,爆破壓力可大于0.6MPa;
  • 組件形式多樣、可疊加拓展、集成度高:可以根據用戶的使用條件進行拆分和組合,應用形式靈活多樣;
  • 單位體積裝填膜面積大、節省空間:采用活接安裝方式、安裝拆卸方便。
  • 清洗方式多樣化:可量身定做清洗方案,適合中大型系統水處理項目
  • 高效地進行固液分離,其分離效果遠好于傳統的沉淀池,出水水質好,出水懸浮物和濁度接近于零,可直接回用實現了污水資源化。
  • 膜的高效截留作用,使微生物完全截留在生物反應器內,實現反應器水力停留時間(HRT)和污泥齡(SRT)的完全分離,運行控制靈活穩定。
  • 由于MBR將傳統污水處理的曝氣池與二沉池合二為一,并取代了三級處理的全部工藝設施,因此可大幅減少占地面積節省土建投資。
  • 利于硝化細菌的截留和繁殖,系統硝化效率高;通過運行方式的改變亦可有脫氨和除磷功能。
  • 由于泥齡可以非常長,從而大大提高難降解有機物的降解效率。
  • 反應器在高容積負荷、低污泥負荷、長泥齡下運行,剩余污泥產量極低,由于泥齡可無限長,理論上可實現零污泥排放。



典型應用

  • 市政污水處理
  • 工業廢水處理
  • 農村一體化污水處理設備
  • 食品加工廢水處理
  • 養殖廢水處理
  • 土地填埋場及垃圾滲透液處理



產品保證

完善的售前及售后支持

硬件實力

國際化團隊

  • 售前方案設計
  • 售前圖紙設計
  • 售后技術指導
  • 售后現場指導
  • 售后運行跟蹤
  • 無縫對接的解決方案
  • 完善的小試設備
  • 國際化的實驗室條件(包括SEM、ICP-MS,FTIR、GC-MS、孔徑分析儀等一流工廠
  • 最新款的生產設備
  • 國際大公司過濾經驗
  • 專業化技術背景
  • 國際化團隊運作



工作特性

1、 FSF系列MBR膜片參數表

項目 單位 規格
膜片規格 - MSFSF4010T MSFSF6015T MSFSF8020T
公稱膜面積 12.5 20 25
材質 中空纖維膜材料 - 改性聚偏氟乙烯(PVDF)覆合 PET支撐管
封端材料 - 聚氨酯樹脂(PU)
根部保護 - 聚氨酯樹脂(PU)
集水管 - ABS樹脂
支柱 - SUS304
公稱孔徑 μm 0.06
中空纖維內外徑 mm 0.9/2.2

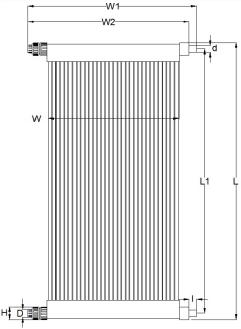

片尺寸(D×W×L mm 48×620×1000 48×620×1500 48×620×2000
干燥重量 kg 4.7 5.8 6.6
連接 mm 兩端集水,產水口 G1/2”
堵頭 φ24
使用條件 過濾方式 - 浸沒式抽吸過濾(外壓過濾)
操作壓力 MPa 建議-0.01~-0.05,最優-0.01~-0.03
常用溫度 建議 5~40,最優 15~30
原水 pH范圍 - 6~9
原水含油范圍 mg/L 動植物油<50,礦物油<3
清洗 pH范圍 - 1~11
MLSS范圍 mg/L 建議 5~12,最大 3~15
設計過濾水量 L/m2•h 10月30日
產水濁度 NTU <0.3
其它 - 不能使用硅系列的消泡劑

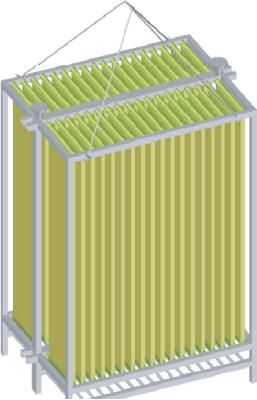

2、MBR膜組件規格

膜片數量 15㎡/片×36片
膜面積(㎡) 720
膜系統尺寸 1900×1440×2350
干重 600
濕重 800



清洗方式

1、MBR系統清洗類型

清洗種類

清洗頻率

有效氯濃度

注入量

注入和浸泡時間

反洗

1分鐘/2-4小時

產水

反洗壓力0.03-0.075MPa

25-35L/m2.h

化學加強反洗

3-5次/周

200~500mg/L

2L/m2+配管容積

注入 15~30分鐘
注入 30s,停止 5分鐘,
循環

維護清洗

1次/月,或者達到上限壓差時(+0.015MPa)

2000mg/L

2L/m2+配管容積

注入 30分鐘,浸泡30~90分鐘

恢復清洗

1-2次/年,或者通過在線清洗,壓差沒有恢復,或者出現污堵故障

2000mg/L

浸泡

NaClO:6~24小時
酸:2~4小時
曝氣 25分鐘,反洗 5分鐘



2、酸洗藥劑濃度(任選一種)

類型

濃度

檸檬酸

1wt%

草酸

1wt%

鹽酸

0.2wt%



訂購信息

邁博瑞(Membrane Solutions)專業工業過濾生產廠家,產品采用嚴格生產流程標準及體系化的質量檢測要求后合格出庫,規格全質量好應用廣泛,可兼容平替三菱MBR簾式膜組件。公司支持全國物流配送(如深圳、鄭州、武漢、杭州、上海、廣州),為方便您進行購買選擇,我們整理了MBR簾式膜組件部分規格及貨號以供參考。我司也提供OEM定制。如您有特殊需求可電話咨詢:400-821-1812或通過郵箱聯系我們(info@membrane-solutions.com)。

MBRHF010A4010S

shell:48cm

length:40inch

area:10㎡

pore:0.1μm

in/out0.9/2.2

MBRHF010A4012

shell:48cm

length:40inch

area:12

pore:0.1μm

in/out0.7/1.3

MBRHF010A6015S

shell:48cm

length:60inch

area:15

pore:0.1μm

in/out0.9/2.2

MBRHF010A6020

shell:48cm

length:60inch

area:20

pore:0.1μm

in/out0.7/1.3

MSFSF1502T

shell:25cm

length:15inch

area:2

pore:0.1μm

in/out0.9/2.2

MSFSF2005T

shell:48cm

length:20inch

area:5

pore:0.1μm

in/out0.9/2.2

MSFSF3007T

shell:48cm

length:30inch

area:7

pore:0.1μm

in/out0.9/2.2

MSFSF4010T

shell:48cm

length:40inch

area:10

pore:0.1μm

in/out0.9/2.2

MSFSF4012T

shell:48cm

length:40inch

area:12.5

pore:0.1μm

in/out0.9/2.2

MSFSF4018TM

Shell: 30cm

length:40inch

area: 17.5

pore: 0.1μm

in/out0.9/2.2

MSFSF6015K

shell:48cm

length:60inch

area:15

pore:0.1μm

in/out0.9/2.2



下載資料

MBR簾式組件技術手冊中文版-MS® FSF系列膜生物反應器(MBR)使用說明書.pdf



相關問題

1、設備故障原因排查及應對解決措施

檢查處

故障內容

原因

應對措施

流入處

污水從格柵處溢流

格柵堵塞

清掃格柵面

調節池

池內液面異常高

原水流量增加

降低原水流量

流量調節泵故障

增加膜過濾速度(合理范圍內)

膜組件處理能力下降

檢查和維修;清洗或更換

厭氧池

不能攪拌

攪拌裝置故障

檢查和維修

好氧池
(膜池)

處理能力下降

抽吸泵異常

檢查和維修
調整為合適的流量

膜表面堵塞

清洗

曝氣量下降

適量調整膜組件曝氣量

啟動抽吸泵卻無法產水

配管氣密性不夠或漏氣

檢查并緊固連接部

跨膜壓差上升速度快,
藥品清洗頻率高

設計通量過大

調整運行通量

膜表面堵塞

調整曝氣量,實施膜清洗

MLSS過高

增加剩余污泥排出量

不能曝氣

鼓風機故障

檢查和維修

池內液面異常高

抽吸泵異常

檢查和維修;調整適當的通量

膜表面堵塞

清洗;調整曝氣量

水位計故障

檢查和維修



2、原水水質異常的原因分析和應對解決措施

項目

推定原因

應對措施

BOD COD

  • 流入原水水質異常
  • MLSS下降
  • 曝氣不足
  • 分析原水水質
  • 調節污泥排出量
  • 設定適宜的曝氣量(DO>1mg/L)

SS濁度

  • 濁度儀堵塞
  • 抽吸側配管破損,連接脫落
  • 膜斷絲
  • 清理濁度儀
  • 對抽吸側配管進行檢查和維修
  • 對膜進行檢漏,對斷絲進行修補或者更換膜片

T-N

  • 脫氮不足時:
  • 流入原水水質異常
  • 厭氧攪拌不良
  • MLSS濃度下降
  • ORP值上升
  • 曝氣不足,循環不良
  • 分析原水水質
  • 確認攪拌機工作狀況
  • 降低污泥排出量,需注意 MLSS增加產生的 DO不足
  • 調整到適量范圍內
  • 重新設定循環泵流量
  • 硝化不足時:
  • 流入原水水質異常
  • MLSS濃度下降
  • 曝氣不足
  • 循環不良
  • 分析原水水質
  • 降低污泥排出量,需注意 MLSS增加產生的 DO不足
  • 調整曝氣量,設定 DO在適宜的范圍內
  • 重新設定循環泵流量

T-P

  • 流入原水水質異常
  • 絮凝效果不佳
  • 確認原水水質
  • 檢修絮凝劑配管
  • 再次設定絮凝劑的添加量

正己烷溶出物

  • 流入原水水質異常
  • MLSS濃度下降
  • 分析原水水質
  • 降低污泥排出量,需注意 MLSS增加產生的 DO不足

大腸桿菌

  • 殺菌劑不足
  • 抽吸側配管破損,連接脫落
  • 膜斷絲
  • 補充殺菌劑
  • 對抽吸側配管進行檢查和維修
  • 對膜進行檢漏,對斷絲進行修補或者更換膜片



常用貨號

貨號 名稱 規格 單位
MBRHF010B4012 MBR簾式膜組件(螺紋接口) 外殼48cm螺紋接口,長度40inch,膜絲12平米,PVDF0.1um, (pcs)
MBRHF010B6015S MBR簾式膜組件(螺紋接口) 外殼48cm螺紋接口,長度60inch,膜絲15平米,PVDF0.1um, (pcs)
MBRHF010B6020 MBR簾式膜組件(螺紋接口) 外殼48cm螺紋接口,長度60inch,膜絲20平米,PVDF0.1um, (pcs)
MBRHF010B8030S MBR柱式膜組件(螺紋接口) 直徑6inch,螺紋接口,長度80inch,膜絲30平米,PVDF0.1um (pcs)
MSFSF1502T MBR簾式膜組件(螺紋接口) 外殼25cm螺紋接口,長度40inch,膜絲10平米,PVDF0.1um, (pcs)
MSFSF2005T MBR簾式膜組件(螺紋接口) 外殼48cm螺紋接口,長度20inch,膜絲5平米,PVDF0.1um,有 (pcs)
MSFSF3007T MBR簾式膜組件(螺紋接口) 外殼48cm螺紋接口,長度30inch,膜絲7平米,PVDF0.1um,有 (pcs)
MSFSF8030TM MBR簾式膜組件 外殼30cm, 快接接口,長度80inch,膜絲30平米,PVDF0.1um (pcs)
