產品描述

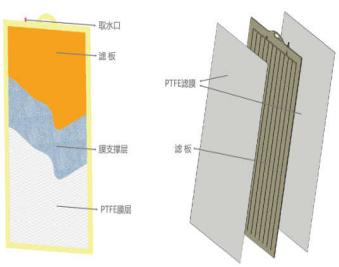

PTFE平板膜元件主要由支撐板（ABS材料）、膜襯布、改性親水PTFE濾膜組成，適用于液體過濾與純化、污水處理。親水化處理PTFE濾膜經熱熔焊接和超聲波焊接工藝焊接在支撐板兩側，具有良好的抗污染性、風干后依然保持親水性、無需有機溶劑封存、可干式保存、能迅速潤濕等功能特點。PTFE平板膜元件使用過程中呈豎直狀態，污水經濾膜過濾后，經襯板與平板膜之間的縫隙由水壓或負壓從出水口抽出，同時曝氣管排出的氣泡對膜表面不斷沖刷，使活性污泥（或其它懸浮污染物）不易在膜表面沉積，延長膜清洗周期，確保膜設備長期穩定運行。
邁博瑞（MembraneSolutions）PTFE平板膜生物反應器具有高產水率（膜開孔率90%以上）、高抗污染性能（卓越的永久親水性能），產水通量99.90%等性能，經處理后的水質高于《國家現行一級A標準》并可直接回用。廣泛適用于市政污水、村鎮污水綜合治理、制藥廢水、電鍍廢水、鋼鐵乳化液等行業應用。
|
中文名稱 |
PTFE平板膜 |
|
產品別名 |
PTFE平板膜生物反應器 |
|
英文名稱 |
PTFE Flat Sheet Module |
|
產品種類 |
PTFE平板膜元件 |
|
產品品牌 |
邁博瑞(MembraneSolutions） |
|
產品材質 |
PTFE |
|
產品應用 |
液體過濾與純化、污水處理 |

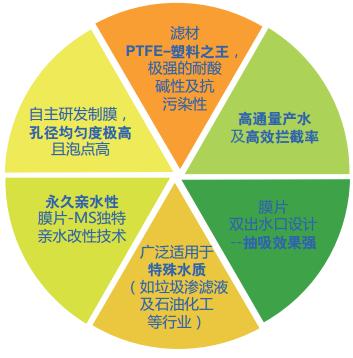

產品特點
|
1、膜材質：PTFE平板膜 高產水量（開孔率高達90%以上） 高抗污染性（卓越的永久親水性） 產水通量回復率99.90%（PH值適范圍1-14，強的化學藥劑耐受性） 耐高溫：-90-260℃； 清洗維護方便（可干式存放及在線清洗） 污泥濃度高，處理出水水質好（MBR中活性污泥濃度高達8000~15000mg/L，而傳統活性污泥法僅約3000~4000mg/L，MBR出水懸浮物和濁度可以接近于零，并且可去除細菌、病毒等，出水可實現直接回用） |
|
|
2、簡易的維護管理 運行管理方便，可進行自動化控制 易清洗，清洗間隔時間長，維護簡單 便于發現破損膜元件：通過檢查軟管顏色實現快速判斷 膜元件的更換非常簡單：每張膜元件可單獨取出 |
|
|
|
3、節約成本 能耗低 污泥量低，降低污泥處理費用 工藝簡單，小型化的處理系統，占地面積小 |
|
典型應用
- 市政污水
- 村鎮污水綜合治理
- 制藥廢水
- 電鍍廢水
- 鋼鐵乳化液
- 印染廢水
- 農產品加工廢水
- 垃圾滲透液
產品保證
經處理后的水質高于《國家現行一級A標準》并可直接回用
工作特性
 |
 |
| 型號 | MSME025 | MSME080 | MSMBR150 |
| 有效膜面積（m2） | 0.25 | 0.8 | 1.5 |
| 外形尺寸 | 340×465×7 | 490×1000×7 | 490×1750×7 |
| 重量（Kg） | 0.8 | 3.2 | 5.5 |
| 孔徑（μm） | 0.2 | ||
| 膜材料 | 聚四氟乙烯（PTFE） | ||
| 襯板材質 | 丙烯腈-丁二烯-苯乙烯（ABS） | ||
| 曝氣量（升/片.分） | ≥8 | ≥10 | ≥10 |
| 處理水量[升/（片·天）] | 100-200 | 300-600 | 600-900 |
| MLSS(mg/L) | 8000-20000 | ||
| 出水濁度(NTU) | ≤0.2 | ||
| 出水懸浮物SS(mg/L) | ≤1 | ||
注：1、表中膜通量是在25℃和抽真空度條件下，處理市政污水時，單片膜元件的初始通量
2、處理不同的水質時，用戶應進行充分試驗，確定膜通量的設計值。
訂購信息
邁博瑞(MembraneSolutions）專業膜生物反應器設備廠家，產品采用嚴格生產流程標準及體系化的質量檢測要求后合格出庫，系列多質量好應用廣泛。可兼容平替如三菱MBR膜組件、東麗、斯納普、瑞潔特、久保田、曼胡默爾、中科瑞陽等。公司支持全國物流（如煙臺、日照、濱州、濰坊、濟南、聊城等）。為方便您進行購買選擇，我們整理了mbr膜生物反應器部分規格及貨號以供參考。我司也提供OEM定制。如您有特殊需求可電話咨詢：400-821-1812或通過郵箱聯系我們 （info@membrane-solutions.com）。
| 組件規格 | 膜元件規格 | 膜元件數量（片） | 膜面積（m2） | 標準產水量（m3/d） | 最高產水量（m3/d） | 凈重（Kg） | 曝氣量（L/min） |
| MSMBR150-50 | MSMBR150 | 50 | 75 | 37.5 | 75 | 420 | 500 |
| MSMBR150-60 | 60 | 90 | 45 | `90 | 510 | 600 | |
| MSMBR150-80 | 80 | 120 | 60 | 120 | 670 | 800 | |
| MSMBR150-100 | 100 | 150 | 75 | 150 | 730 | 1000 | |
| MSMBR150-120 | 120 | 180 | 90 | 180 | 890 | 1200 | |
| MSMBR150-140 | 140 | 210 | 105 | 210 | 1050 | 1400 | |
| MSMBR090-50 | MSMBR090 | 50 | 45 | 20 | 40 | 340 | 500 |
| MSMBR090-60 | 60 | 54 | 24 | 48 | 380 | 600 | |
| MSMBR090-80 | 80 | 72 | 32 | 64 | 470 | 800 | |
| MSMBR090-100 | 100 | 90 | 40 | 80 | 560 | 1000 | |
| MSMBR090-120 | 120 | 108 | 48 | 96 | 660 | 1200 | |
| MSMBR090-140 | 140 | 126 | 56 | 112 | 770 | 1400 |
下載資料
邁博瑞ME系列PTFE平板膜生物反應器技術手冊.pdf
相關問題
Q1：PTFE平板膜與PVDF中空纖維的優缺點？
|
名稱 |
MS®PTFE平板 |
PVDF中空纖維 |
|
抗污染性能 |
高活性污泥濃度下高通量 |
低活性污泥下運行，常規通量，容易污堵 |
|
機械穩定性 |
平板膜材料強度大，不容易斷裂，機械穩定性好 |
震動幅度大，受力有限，根部容易斷絲 |
|
清洗便捷程度和清洗周期 |
只需要進行在線清洗，不需要反洗，清洗周期長，運行時間長 |
需要進行反洗和CEB，清洗周期短，清洗程序麻煩 |
|
使用壽命和運行費用 |
衰減率低，運行穩定，使用可以達到5年以上，總體運行費用低 |
衰減率高，一般使用可能只有2-3年，短期投資費用低 |
|
膜元件更換 |
只需要更換單片膜組件，無需整個更換，更換簡單 |
一般需要對整個膜架進行更換，更換麻煩且費用高 |
|
加藥量及能耗 |
運行時間長，運行穩定,加藥頻次低，節約能耗 |
壓差上升快，加藥頻次高，綜合能耗高 |
Q2：PTFE平板膜化學清洗條件及周期？
a：平板膜組件在下述條件下須進行化學清洗，其他廢水清洗周期根據試驗數據確定。
- 跨膜壓差大于30kPa；
- 生活污水膜處理系統運行半年（其他廢水清洗 周期根據試驗數據確定）
Q3：PTFE平板膜清洗藥液配制標準
|
污染物質 |
藥品名稱 |
藥液濃度 |
|
有機物 |
次氯酸鈉 |
2000～6000mg/L(有效氯含量) |
|
無機物 |
草酸 |
0.5～1% |
|
無機物 |
檸檬酸 |
1～3% |
Q4：每片膜清洗藥液用量和清洗時間
|
膜元件型號 |
注入清洗藥液量 |
清洗時間 |
|
MSME150 |
4L/片 |
2～5小時 |
|
MSME080 |
2.5L/片 |
2～5小時 |
Q5：PTFE平板膜元件在線化學清洗加藥方式有哪些？
a：在線化學清洗加藥方式有二種：
- 重力式加藥方式，加藥罐位于加藥口的上方，用人力將清洗藥液添加至加藥罐，靠重力注入膜元件；
- 泵提重力式加藥方式，即加藥裝置在加藥口的下方 ，用加藥泵將清洗藥液提升至上部加藥罐，靠重力注入膜元件
Q6：PTFE平板膜元件在線化學清洗步驟
a：將清洗藥液從加藥口沿集水管徐徐注入并充滿膜元件，使清洗藥液從膜的內側向外側滲出。藥液注入時，請利用自然水頭。
| 序號 | 重力式加藥方式 | 泵提重力式加藥方式 |
| 1 | 加藥閥門Z3關閉 | |
| 2 | 加藥罐內藥液調整到給定狀態 | 加藥裝置內藥液調整到給定狀態,打開加藥泵，確認藥液循環 |
| 3 | 停止抽吸泵運行、關閉產水閥門Z1 | |
| 4 | 打開加藥口下部閥門Z2 | |
| 5 | 慢慢打開加藥閥門Z3，控藥液緩慢注入 | |
| 6 | 注入給定量的藥液 | 注入給定量的藥液；加藥泵停止運行 |
| 7 | 關閉加藥閥門Z3、加藥口下部閥門Z2 | |
| 8 | 膜元件浸泡，曝氣持續運行 | |
| 9 | 打開產水閥門Z1，啟動抽吸泵；重新開始過濾運行 | |
| 10* | 由于清洗后重新開始運行時，初期時的透過液中殘留有清洗藥液，可將其反送回原水池。無法返送時，也可請根據使用場所的環境條件來決定是否或如何實施廢液處理。 | |
